新能源车辆总线数据分析设备

DA6000系列总线数据记录仪

希尔塔总线数采设备是针对新能源车辆智能化对多总线和高带宽的需求而研发的全FPGA 架构总线数采分析设备，保证全速率采集不丢帧。满足新能源整车台架测试以及高寒、高温和高海拔的三高道路试验需求。

• 同时支持30+路独立总线同时分析
  • CANFD总线 20路
  • LIN总线 16路
  • Flexray总线 2路
  • 1000BaseT1 2路
  • 1000BaseTx 1路
• 支持同步语音标签，方便进行回溯分析
• 支持硬件时间戳，自动跟随RTC 时钟
• 记录数据压缩存储，压缩比可达1:5以上
• CAN/LIN错误帧类型，错误位置和错误帧ID识别记录
• 支持4G/5G，Wifi 通讯协议，自动数据上传
• 支持GPS、GLONASS 和北斗位置记录
• 支持CPP、XCP 和UDS 等协议
• 最大支持1T高速SD卡存储数据，保障长时间测试需求
• 硅胶防震保护设计，满足新能源车高空跌落试验要求
• 整机功耗小于4W，连续工作温度-40℃~+85℃
• 整机尺寸19cm × 12cm × 5cm

DA7000系列总线数据记录仪

DA7000针对智能驾驶ADAS和车载以太网对多总线高带宽的需求而研发的全新FPGA 架构总线数采分析设备，保证全速率采集不丢帧。满足ADAS研发，车载以太网和新能源整车试验需求。

• 同时支持80+路独立总线同时分析
  • CANFD总线 40路
  • LIN总线 34路
  • Flexray总线 2路
  • 1000BaseT1 8路
  • 1000BaseTx 5路
• 支持扩展16+路高清视频采集
• 支持硬件时间戳，自动跟随RTC 时钟
• 记录数据压缩存储，压缩比可达1:5以上
• CAN/LIN错误帧类型，错误位置和错误帧ID识别记录
• 支持4G/5G，Wifi 通讯协议，自动数据上传
• 支持GPS、GLONASS 和北斗位置记录
• 支持USB3.0 Host接口
• 最大支持8T固态硬盘，和高速SD卡存储数据，保障长时间测试需求
• 整机功耗小于10W，连续工作温度-40℃~+80℃
• 整机尺寸22cm × 18cm × 6cm

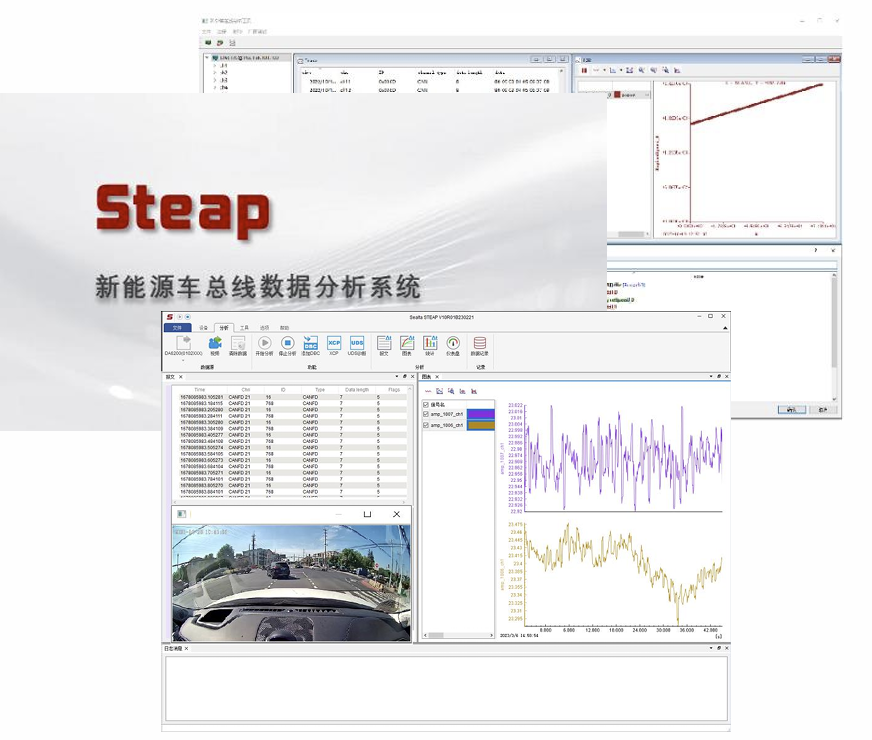

Steap实时数据分析系统（Sealta EV Analysis Platform）

• 支持在线分析和离线数据导入功能
• 多信号同步显示，用户自定义时间轴。
• 支持总线数据、音频和视频数据同时回放分析
• Steap
• 新能源车总线数据分析系统
• 兼容主流MF4/ASC/CSV等多种格式
• 支持DBC创建、编辑和导入功能
• 支持XCP/CCP协议测量和标定
• 支持UDS协议诊断和刷写
• 优化大量数据分析算法，提高工作效率
• 基于以太网连接设备，使用简单无需额外驱动

高速低延时数据处理

实时操作系统+FGPA 硬件架构，实现高速低延时的通讯数据分析。操作系统处理延时缩小10倍，可达50 微秒。自研集成电路IP 核完成实时高速数据压缩，压缩比可达1:5 以上。方便实现从FPGA 芯片到软件的全定制化服务。

可扩展总线通道

最多可以支持30+路独立的总线通道，总线支持标准: CAN/CAN-FD ISO11898-1-2015 Ethernet：1000Base-T、100Base-T1、1000Base-T、100Base-TX、LIN V2.2A。

Python和C/C++开发环境

提供包括Python交互式脚本开发环境和C/C++实时处理开发环境，方便主机厂基于该设备开发不同的应用和定制协议，提供交叉编译环境SDK和丰富的调试工具支持。

支持视频录像

通过附带摄像头实现对路况进行同步记录。录制视频跟随数据同步保存。支持H264/H265高清同步视频数据，支持1080p~4K高清分辨率。

支持语音标签

测试过程中支持语音标签Trigger。录制的语音标签跟随数据一起保存，避免遗忘每个标签的具体测试细节。

异常掉电保护

设备支持异常掉电处理，在外部电源异常掉电情况下仍然可以迅速将异常前数据写入存储介质，方便后续对异常原因进行分析。
